红皮龙紫砂泥,范泽锋说

    范泽锋说紫砂泥红皮龙:“红皮龙最宜人处是温和而细腻,很多时候用它和紫泥调着练。天铸就娇颜色,一榻茶烟惊回好梦魂。”

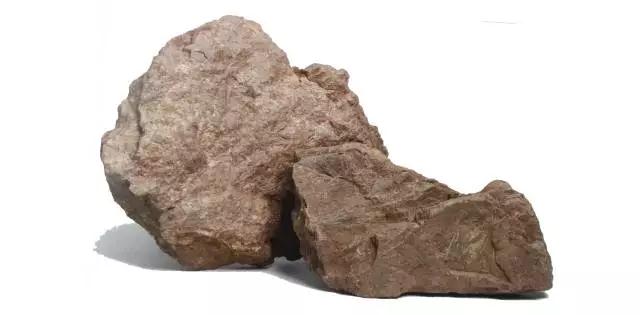

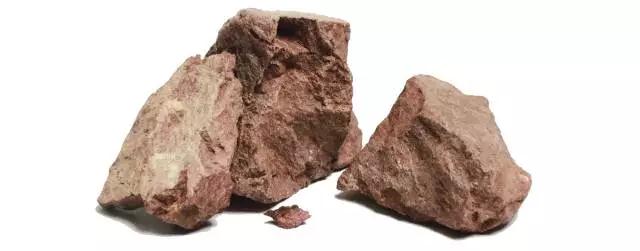

    红皮龙,一种嫩红紫泥名称,属于紫泥系,原名叫野山红泥。一般分布在浅表黄石岩层,矿料外观呈红褐色致密块状,比较坚硬,一含有一定量的微细白色云母碎片。一般为用之调配紫泥,两种相配有非凡的艺术效果。

    红皮龙紫砂泥,范泽锋说

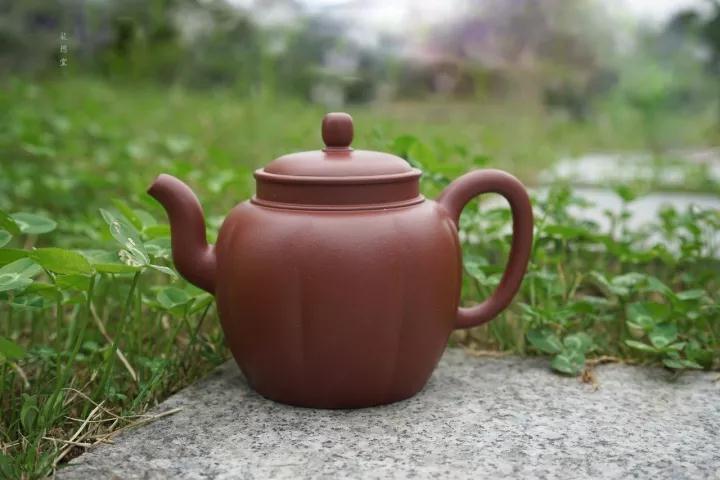

    汤宣武制

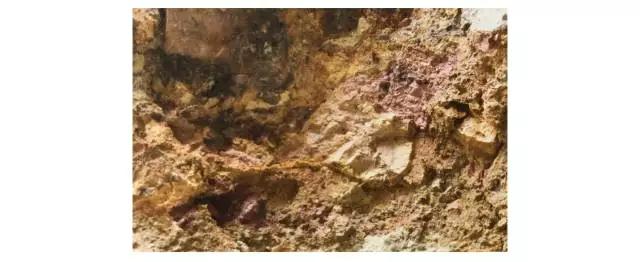

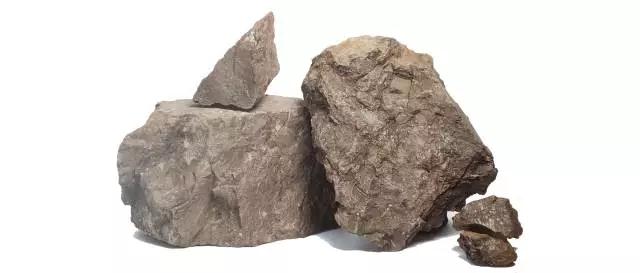

    红皮龙的矿料上有颜色不一的斑点,大致分为五种。

    ⑴:产于浅表黄石岩层中,矿料上有细小的白色斑点状。熟泥比较细腻,可塑性较好,成型制作时带有一定泥沙性,烧成温度范围一般,在1140~1170℃左右,收缩率6%左右。烧成后呈红色,胎质呈细梨皮状,质地坚洁,表面细密光润,色泽效果细腻而丰富,经一定的高温呈暗红色;(此种矿料与今日所提人物虞姬尤为的相像!)

    红皮龙紫砂泥,范泽锋说

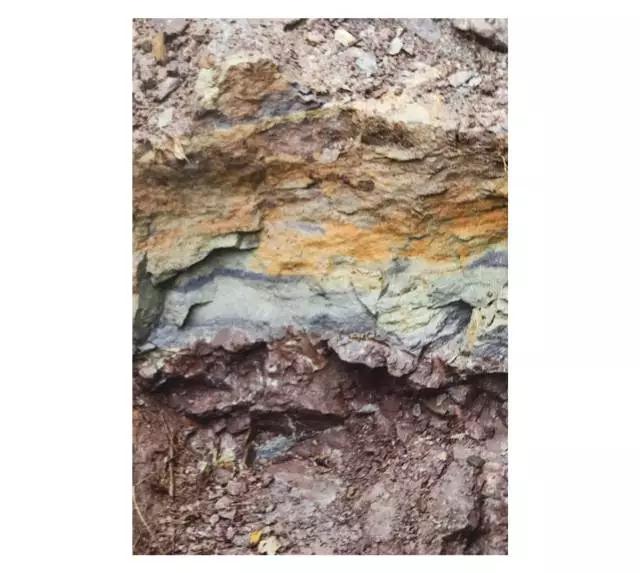

    ⑵:产于浅表黄石岩层下部,矿料上有浅黄色、灰白色的斑纹状。熟泥可塑性较好,成型时略酥,制作时带有泥沙性,烧结温度范围一般。

    红皮龙紫砂泥,范泽锋说

    在1150~1180℃左右,收缩率5%左右。烧成后呈红色, 胎质细密光润,呈微梨皮状的表面颗粒隐现,色泽效果比较丰富,经过一定高温后呈暗红色;

    红皮龙紫砂泥,范泽锋说

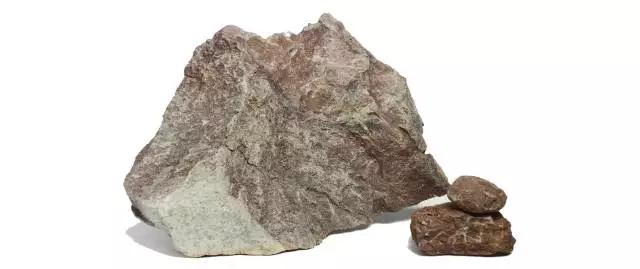

    ⑶:产于浅表黄石岩层下部,矿料上有紫褐色的斑纹状及浅绿色的斑点、斑纹状,表面有锈色及白色蜡质状。熟泥可塑性一般,成型时较酥,制作时沙性略重,烧成温度范围较宽。经一定的高温,胎质表面易产生“黑气”。

    红皮龙紫砂泥,范泽锋说

    一般烧成1160~1200℃左右,收缩率3.5%左右。烧成后呈微暗红色,表面平整光润,胎质中红色砂点颗粒隐现,色泽效果比较丰富;

    红皮龙紫砂泥,范泽锋说

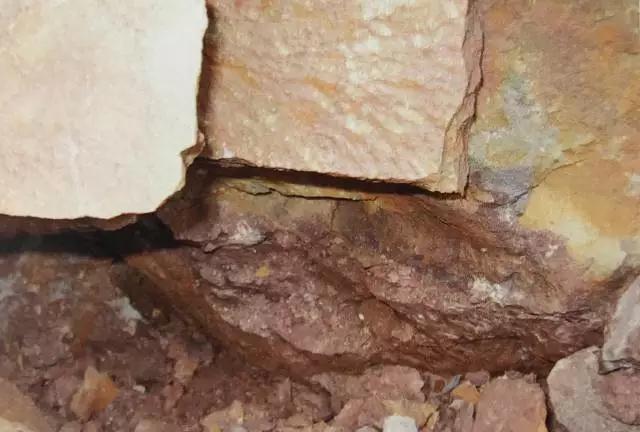

    ⑷:产于浅表黄石岩层下部帖层或碎石层中,含砂量较少。矿料外观呈褐红色致密块状, 比较坚硬。部分矿料断面呈赤褐色。熟泥可塑性较好,成型时略酥,制作时带有泥沙性,烧成温度范围较宽。

    红皮龙紫砂泥,范泽锋说

    一般烧成1150~1180℃左右,收缩率4%左右。烧成后呈红色,胎质细密平整,呈微梨皮状的表面颗粒隐现,色泽纯正明润,经一定高温呈暗红色;

    红皮龙紫砂泥,范泽锋说

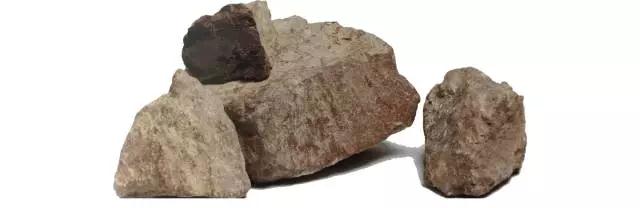

    ⑸:产于浅表黄石岩层下部,矿料外观呈红褐色致密块状,质坚如石,含有较多的白色云母碎片,矿料上有灰紫褐、浅灰黄、浅绿色的斑点、斑纹状,表面有灰青绿色的粗砂质状。熟泥可塑性略差,成型时较酥,制作时沙性较重,烧成温度范围较宽,一般烧成1170~1210℃左右,收缩率3%左右。烧成后城微暗红色,表面砂质细腻,胎质比较干涩,存留的白色云母碎片也较多,外观色泽略显灰暗,经一定的高温呈暗红色。

    红皮龙紫砂泥,范泽锋说

    红皮龙紫砂泥,范泽锋说

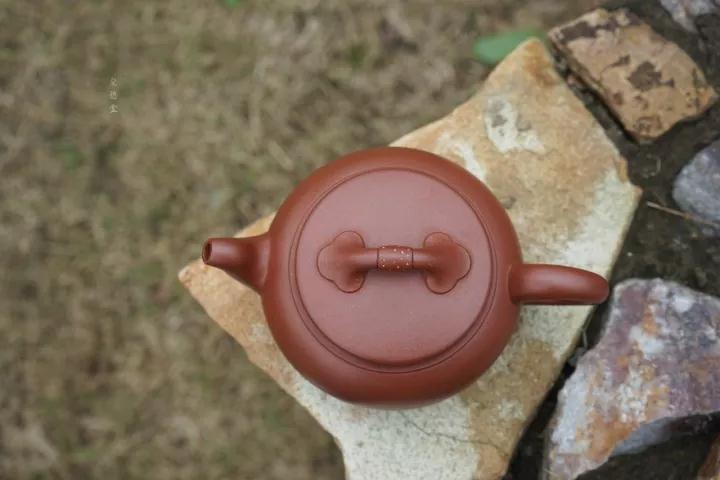

    范泽锋制

    • 微信号:ynby020
    • 网站微信二维码
    • weinxin
    • 白药家淘宝店铺
    • 白药家淘宝店铺欢迎您
    • weinxin
    hero
    • 本文由 发表于 2019-07-3017:10:09
    • 转载请务必保留本文链接:http://www.tea12.com/6730.html
    范泽锋说民国绿紫砂泥 范泽锋说紫砂泥

    范泽锋说民国绿紫砂泥

    民国绿,瓌姿艳逸若甄宓。仿佛兮若轻云之蔽月,飘摇兮若流风之回雪。范泽锋说民国绿紫砂泥:东汉末年,名门之后甄氏其貌美名动河北,乱世之下,纵有不得已,亦不改其贤德...此女贵乃不可言,温雅贤淑,气质不凡,...
    黑墩头紫砂泥,范泽锋说 范泽锋说紫砂泥

    黑墩头紫砂泥,范泽锋说

    范泽锋说紫砂泥黑墩头:曹公古直,矫情任算,不念旧恶,终能总御皇机,克成洪业者,惟其明略最优也。文有孔融,武有吕布,抑可谓非常之人,超世之杰矣。争雄六龙战,一首《龟虽寿》贯彻终生的政治抱负,此番气魄,千...
    范泽锋说紫砂泥天青泥 范泽锋说紫砂泥

    范泽锋说紫砂泥天青泥

    范泽锋说紫砂泥天青泥:天青其为猪肝色,一器工之至,观器日久,尚露种种精光颗粒;通转无滞,七巧玲珑之心可妙会,其美自不待言,秀美文气实是难得! 嵇康其为傲士之风骨,侠气凌然!魏晋之下,不容名流隐逸,隐居...
    范泽锋禅墩寿客 紫砂壶

    范泽锋禅墩寿客

    范泽锋禅墩寿客源于宋代关士容的《寿客》说:“莫惜朝衣换酒钱,渊明邂逅此花仙。重阳满满杯中泛,一缕黄金是一年。” 范泽锋紫砂壶作品禅墩寿客从“寿客”形态而来,挺拔身姿,其浑身的筋纹如丝带一样自然下垂,每...
    匿名

    发表评论

    匿名网友 填写信息

    :?: :razz: :sad: :evil: :!: :smile: :oops: :grin: :eek: :shock: :???: :cool: :lol: :mad: :twisted: :roll: :wink: :idea: :arrow: :neutral: :cry: :mrgreen:
